怎樣使線纜標識更標準化規范？
一、參考標準
1.TIA/EIA-606-A
（1）線纜標識的要求 - TIA/EIA-606 6.2.2
水平和主干子系統電纜在每一端都要標識。推薦用標簽貼于電纜的每一端而優于只是給電纜作標志。作為適當?shù)墓芾?，額外的電纜標識可以被要求在中間的位置，像管道的末端，主干的接合處，檢修口和牽引盒。
（2）應用要求-TIA/EIA-606 8.2.2.3
電 纜標簽要有一個耐用的底層，像乙烯基，適合于纏繞。乙烯基有很好的一致性，因此很適合于纏繞，并且能夠經受彎曲。推薦使用帶白色打印區域和透明尾部的標 簽，這樣當包裹電纜時可以用透明尾部覆蓋打印的區域，起到保護作用。透明的尾部應該有足夠的長度以包裹電纜一圈和一圈半。
（3）連接的線纜上需要在兩端都貼上標簽標注其遠端和近端的地址。
2.數據中心布線系統設計與施工技術白皮書
（1） 所有需要標識的設施都要有標簽。建議按照“永久標識”的概念選擇材料，標簽壽命應能與布線系統設計的壽命相對應；建議標簽材料符合通過UL969（或?qū)?yīng) 標準）認證以達到永久標識的保證；同時建議標簽?zāi)苓_(dá)到環保RoHS指令要求；標簽應打印，應保持清晰、完整，并能滿足環境的要求。
（2）線纜標簽分為三類：
a. 單根線纜最常用的是覆蓋保護膜標簽，這種標簽帶有粘性并且在打印部分之外帶有一層透明保護薄膜，可以保護標簽打印字體免受磨損；
b. 單根線纜也可以使用非覆蓋保護膜標簽——旗形標簽，熱伸縮套管式標簽；
c.對于成捆的線纜，建議使用標識卡來進行標識。這種標識卡可以通過尼龍?jiān)鷰Щ蛎珰謳c線纜捆固定，可以水平或者垂直放置。
二、規范要求
1．材質：乙烯覆蓋保護膜，聚丙烯（旗型標簽），尼龍布（吊牌）。
2.背膠：丙烯酸基粘膠。
3.使用年限：8年以上。
4．所有材質必須通過UL969認證（美國保險商試驗所）（產品包裝必須有UL認證標志），擁有相應測試報告TDS數據技術表。
5.為保護網絡維護員工的身體健康和環境保護的要求，所有材質必須符合環保RoHS指令要求（能夠提供相關證明文件）。
6.規格及顏色
（1） 覆蓋保護膜標簽：22到4標準尺寸電纜（AWG），電線直徑從1.00MM到6.64MM，選用不同規格覆蓋保護膜標簽；打印區域按照業務必須選用不同顏色標識，建議選擇顏色紅、橙、黃、綠、棕、藍、紫、灰、白。
（2）旗形標簽：光纖類線纜建議使用旗形標簽。30MM*20MM 白色。
（3）吊牌標識：大對數電纜建議使用吊牌。規格：76.20mm×19.05mm 。顏色:白色。
7.位置及命名規范
（1） 水平和主干子系統電纜應在每一端做上標簽；在電纜中間不同位置，如導線端頭、主干接線點、入孔、拉線盒處，可能需要有附加電纜標簽。
（2） 將標簽固定在電纜的每一端，而不是在電纜上做標記；每根水平鏈路線纜末端都應有標識，標識符號應平行于線纜，位置在距線纜末端300mm（12英寸），標識于線纜外層的可見部分。
命名規范具體如下:
A1：字符“TO”或“→”
其中S1~S3：為標簽近端的設備，D1~D3為標簽遠端的設備。
所以一條線纜兩端標識的上下兩行正好是“顛倒”的。
三、線纜標識產品選型
| 貝迪編號 | 規格（寬×高－打印區mm） | 個/卷 | 應用 |
| PTLFP-01-425 | 30×20 | 250 | 2對光纖，白色 |
| PTLFT-01-425 | 30×20 | 250 | 2對光纖，白色 |
| PTL-19-427 | 25.4×25.4－9.53 | 250 | 2對光纖、九種顏色 |
| PTL-21-427 | 25.4×63.5－19.05 | 100 | 25對大對數電纜，4－12對光纖、九種顏色 |
| PTL-23-427 | 25.4×101.6－25.4 | 100 | 50對大對數電纜，24對光纖、九種顏色 |
| PTL-28-427 | 6.35×38.1－12.7 | 750 | 4對雙絞線、RG-60和RG-59同軸纜、九種顏色 |
| PTL-29-427 | 12.7×38.1－12.7 | 500 | 4對雙絞線、RG-60和RG-59同軸纜、九種顏色 |
| PTL-30-427 | 19.05×38.1－12.7 | 250 | 4對雙絞線、RG-60和RG-59同軸纜、九種顏色 |
| PTL-31-427 | 25.4×38.1－12.7 | 250 | 4對雙絞線、RG-60和RG-59同軸纜、九種顏色 |
| PTL-33-427 | 38.1×101.6－25.4 | 100 | 50對大對數電纜、24對光纖、九種顏色 |
| PTL-34-427 | 38.1×152.4－38.1 | 50 | 100對大對數電纜，36對光纖、九種顏色 |
四、線纜標識樣品圖示
PTL-31-427 (雙絞線標識)
PTL-19-427（光纖常用標識）
PTLFP-01-425（光纖用旗型標識）

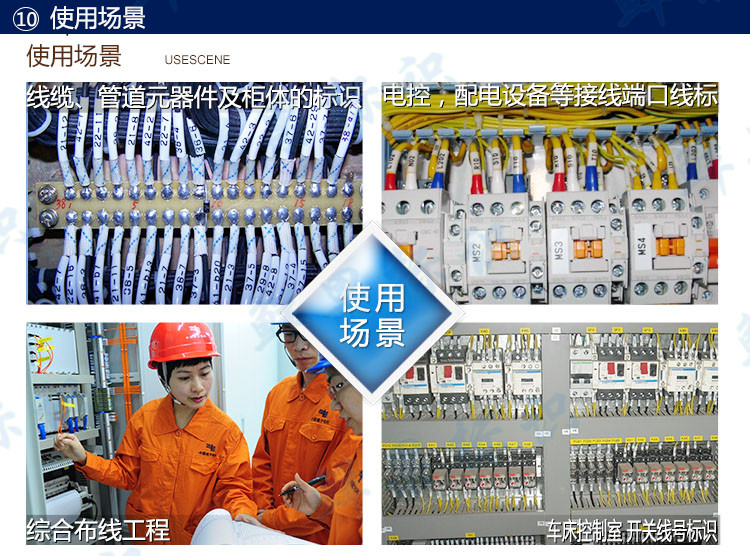

而兄弟標簽機，MAX線號機，這兩種機器能滿足線纜標識這塊的需求，如下圖所示：
